LECTORA DVD Y CD

Unidad lectora de DVD Y CD son dispositivos que se monta en las bahías de 5.25 del gabinete.
Se integra básicamente dentro de sí un emisor de rayo láser especial para leer los datos.
La unidad abre y cierra su charola ya sea mediante el usuario por el botón que tiene para ello desde el software de la computadora.

Una vez colocado el Cd  y la charola dentro, un mecanismo interno acopla el disco con el rayo láser y el motor comienza el giro para leer las características.
La información es enviada a la tarjeta principal.
La unidad lectora únicamente puede enviar los datos leídos del CD o DVD hacia la computadora.

CARACTERÍSTICAS
La mediad 120mm
Todas cuentan en su carátula con botón para que salga el disco de la charola.

LECTOR DE MEMORIAS SD

Una lectora de tarjetas de memoria SD es un dispositivo para acceder a los datos en una tarjeta memorial tales como compactFlas , Secure Digital O Multimedia Card MMC.

Un lector de tarjetas múltiples se utiliza para la comunicación con mas de un tipo de glas tarjeta de memoria. Los multi-lectores de tarjeta no se han incorporado en la capacidad de memoria pero son capaces de aceptar varios tipos y estilos  y tarjetas de memoria.


TIPOS DE TARJETAS

Memoria Stick


    tarjeta  SD Securete Digital

tarjeta Memori Stick 2





tarjeta CF Compac Flash



CABLE DE MEMORIA INTERNA



CONECTOR DEL VENTILADOR DEL PROCESADOR

El conector del ventilador es un conector normalmente de 3 pines encargados de suministrar corriente a los ventiladores tanto del disipador del microprocesador como ventiladores auxiliares de la caja.

También controlan las RPM de estos, permitiendo a la placa ajustar la velocidad del ventilador.

En función de refrigeración necesaria en el momento.

 CABLES Y COLORES


•P1 Negro GND (tierra) (ground wire)


•P2 Rojo +12 V, +5 V, o fuente de voltaje


•P3 Amarillo Sensor de velocidad (RPM)



MICROPROCESADOR

El microprocesador es la parte de una computadora donde se controla todo lo que ocurre dentro de ella. El microprocesador es el cerebro de la computadora donde se operan todas las ecuaciones matemáticas.

PARTES DEL MICROPRECESADOR

Encapsulado

La memoria caché
Coprocesador  Matemático
Los registros
La memoria

RANURAS PCI

Una ranura de expansión bus de expansión o slot .
un slot es un elemento que permite introducir dentro de si otros  dispositivos llamados tarjetas de expansión.

fue desarrollado por Intel y lanzado al mercado en 1993 se comercializa con una capacidad de datos de 32 y 64 bits para el microprocesador Intel Pentium.
USOS:
se puede añadir o aumentar una capacidad de procesamiento del equipo ya que son multipropósitos son: Televisión
        Sonido
        Wi-fi

ALGUNAS TARJETAS PCI

TARJETA TV


                                                                                                       TARJETA DE VIDEO
TARJETA DE AUDIO

FUENTE DE PODER

La fuente de poder o de alimentación es  un dispositivo que se monta en el case de la computadora y que se encarga básicamente de transformar la corriente alterna de la línea eléctrica comercial en corriente directa.

PARTES DE LA FUENTE DE PODER

Diferencia entre una fuente de poder ATX y AT:

Tiene una linea de voltaje extra, la de 3,3 Voltios.

Las fuentes de poder ATX tienen solo un conector de 20 terminales.

Tienen un alambre de power-on que permite que la fuente sea apagada por software.

CONECTORES DE FUENTE DE PODER

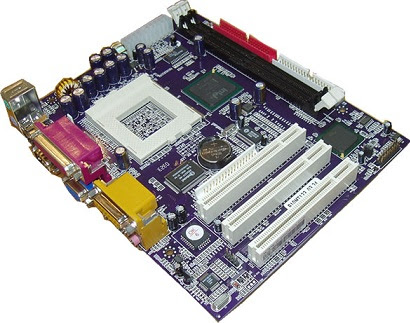

TARJETA MADRE

La tarjeta madre es la central o primaria de circuito de un sistema de computo u otros sistema electrónico complejo. Es una tarjeta de circuito impreso en el que se  conectan los componentes que constituyen a la computadora, para esto cuenta con un software básico conocido como BIOS que le permiten cumplir con sus funciones.

PARTES DE LA TARJETA MADRE

• Socket
• Ranuras AGP
• Chips de la ranura PCI
• Conector de memoria
• Conector de alimentación ATX
• Puerto Midi
• Puerto Paralelo
• Chip BIOS
• Ventilador

OTROS TIPOS DE TARJETA MADRE

• XT
• AT
• BABY-AT
• ATX
• MINI-ATX
• MICRO ATK
• LPX NLX
• NANO-ITX

VENTILADOR DEL PROCESADOR

El ventilador es una combinación de ventiladores y disipadores térmicos para eliminar el exceso de calor del interior de una computadora.


SISTEMA DE ENFRIAMIENTOS DEL PROCESADOR DEL PROCESADOR:

Sistema de enfriamiento de base de aluminio
sistema de enfriamiento de base de aluminio con ventilador
sistema de enfriamiento de agua.

CONFIGURACIÓN DE UN VENTILADOR DEL PROCESADOR:

DISCO DURO IDE

El disco duro IDE, es un dispositivo electromecánico que se encarga de almacenar y leer grandes volúmenes de información a altas velocidades por medio de electroimanes.

CARACTERÍSTICAS: los discos cerámica vienen montados sobre un eje  que gira a altas velocidades.

El interior del dispositivo esta totalmente libre de aire

y de polvo, para evitar choque entre partículas.

Fue desarrollado y presentado por empresa IBM en

el año de 1956.

Puede tener dos medidas. 3.5 pulgadas para discos

duros internos para las computadoras de escritorio.

2.5 para discos duros internos para computadoras

portátiles Laptop O Notebook.

CAPACIDAD:
La capacidad de total es de Bytes o simbolos que es capaz de almacenar un disco duro.
su  unidad de medidas  básica es el Byte, pero actualmente se utiliza el Gigabyte (GB)
Para discos duros IDE este dato puede estar entre 10 Megabytes hasta 750 GB.

CONECTOR USB

CONECTOR USB

Por sus siglas Bus Universal En Serie. Es un interfaz de entrada/ salida más rápida que los puertos de serie estándar.

CLASES DE CONECTORES USB:

Conectores Tipo "A" se usan en teclados, ratones y cámara Web.

Conectores Tipo "B"  se usan en discos rígidos externos.

TIPOS DE CONEXIONES USB

PARTES DEL CONECTOR USB

CONECTOR SATA

CONECTOR SATA: Es un interfaz de transferencia de datos entre la placa base y algunos dispositivos entre la placa base y algunos dispositivos de almacenamiento como:

• El disco duro
• lectores
• Regrabadores de CD/DVD (Blu-Ray)
• Unidades de estado sólido.

El conector SATA sirve  para trasladar datos en una placa base y dispositivos de alamacenamiento.
La velocidad del SATA :
SATA I 150 MB/s
SATAII 300 MB/s
SATAII 600 MB/s

Características. proporciona mayores velocidades mejor aprovechamiento cuando hay varias unidades mayor longitud del cable de transmisión de datos y capacidad para conectar unidades al instante.
Es decir insertar el dispositivo sin tener que apagar el ordenador o que sufran un cortocircuito como con los viejos Molex.  Serial ATA sustituye a ala tradicional Parallel ATA o P-ATA.

JUMPER

JUMPER:  Es un elemento conductor usado para conectar dos terminales para cerrar un circuito eléctrico. Los jumper son generalmente usados para configurar o ajustar circuitos impresos, como en las placas madres de la computadora.

CARACTERÍSTICAS: El modo de funcionamiento del dispositivo que es lo opuesto a la configuración por software.

Los jumper siguen siendo hasta ahora una forma rápida de configuración de hardware.

CONECTOR DE PANEL FRONTAL

CONECTOR DE PANEL FRONTAL:  Es el que se conecta a a la parte frontal del CPU.
Con el se controlan las funciones principales del CPU, como:  Power, Reset, luz led, luz de disco duro, conector speaker.





¿Dónde se conectan los cables? se conectan medinate cables diferentes Leds y botones que se ubican en el frente del CPU.
PANEL DE CONTROL: Es un conjunto de pines que se encuentran en la tarjeta madre.



FUNCIONES DE LOS CABLES:
BOTÓN ENCENDIDO: Es un cable que solo se usa en las PC con fuentes ATX para encender la PC.
BOTÓN RESET: Se utiliza para reiniciar la máquina. su función es de apagar y volver a encender la PC.
SPEAKER: Emite sonidos para avisarnos de la existencia de un error en uno de los componentes del sistema o si la PC tiene algún problema.

RANURAS DE MEMORIA DIMM Y DDR

MEMORIA DIMM
Se utiliza en ordenadores personales,contiene chips de memoria y se conectan directamente a las ranuras
y su frecuencia es de 133 MHz cada una.

MEMORIA DDR2
Contiene 200 MHz o 800 MHz funciona dentro de la memoria porque hay un pequeño bufer que guarda la información.

MEMORIA DDR3

Cuenta con disipadores de calor, debido a que se sobrecalientan, reduce el exceso del consumo de energia.

MEMORIA DDR4

Mejora en rendimiento, gracias a las posibilidades técnicas, contiene 284 PIN.

DISIPADOR DE CALOR, BIOS Y CONECTOR DE 4 PATILLAS

DISIPADOR DE CALOR:
Es un instrumento que se utiliza para bajar la temperatura de algunos componentes electrónicos.







BIOS
BIOS, Basic Imput-Output System, es un tipo de Software básico que localiza el sistema operativo en la memoria RAM.
La BIOS es un FIRMWARE presente en las computadoras. Contiene las instrucciones más elementales para que puedan funcionar y desempeñarse adecuadamente.

LOS CHIPS PARA LA BIOS

EEPROM                     Y                  EEPROM Flash ROM

CONECTOR DE 4 PATILLAS:

Es un conector de 4 pines generalmente es usado para suministras energía a la CPU.   su configuración utiliza cuatro pines envueltos en un molde de plástico dispuestos en patrón cuadrado.
